工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻合符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型电阻。
工作原理
工业用热电阻分铂热电阻和铜热电阻两大类。
热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。

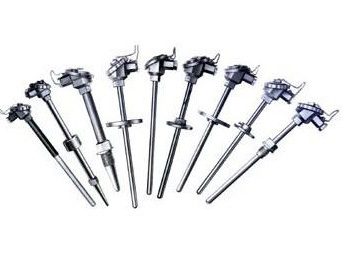

装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。
WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组
测温范围和准确度
热电阻类别 | 测量范围℃ | 分度号 | 允许偏差△t ℃ |
WZP型铂电阻 | -200～420 | Pt100 | B级（-200～800℃） 允差±（0.3或+0.005t颍 |
A级（-200～650℃） 允差±（0.15或+0.002t颍 | |||
WZC型铜电阻 | -50～100 | Cu50 | -50～100℃ 允差±（0.30或+6.0×10－3t） |
□ 型号表示
WZ□－□□□
W | 温度仪表 |
Z | 热电阻 |
□ 热电阻材料 | P）铂电阻 C）铜电阻 |
□ 安装固定形式 | 1）无固定装置式 2）固定螺纹式 3）活动式法兰 4）固定法兰式 6）固定螺纹锥形保护管式 |
□ 接线盒形式 | 2）防溅式 3）防水式 非统设：插座式，小接线盒式等 |
□ 设计序号 | 0）ø16mm保护管 1）ø12mm保护管 非统设：各种规格保护管 |
热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻值R0的比值：（R100/ R0）
分度号Pt100: A 级 R0=100±0.06Ω
B级 R0=100±0.12Ω
R100/ R0＝1.3850
分度号Cu50： R0=50±0.05Ω
